De Oostenrijkse automatiseringsleverancier SIGMATEK heeft een nieuw 7-inch web Human-Machine Interface geïntroduceerd voor industriële automatisering. Het nieuwe paneel, de ET 0711-02, is ontworpen als compacte operatorinterface voor de bediening en monitoring van machines en robotinstallaties. Hiermee breidt SIGMATEK zijn portfolio van web-gebaseerde HMI-panelen verder uit. De systemen worden in de praktijk onder meer gebruikt als bedieningsinterface in robotcellen, waar operators productieprocessen volgen, robotprogramma’s starten of stoppen en foutmeldingen analyseren.

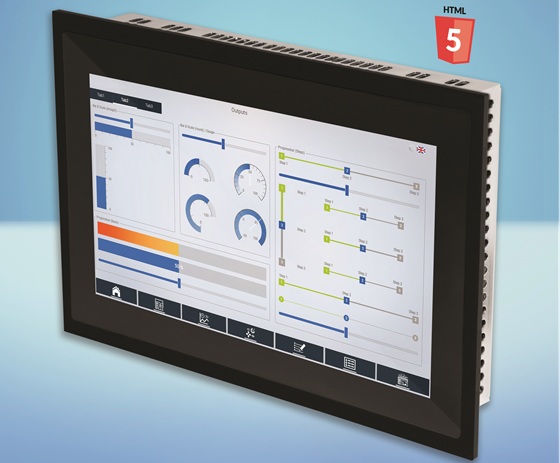

In industriële robottoepassingen vormt de operatorinterface een belangrijke schakel tussen mens en automatisering. Via een HMI-paneel krijgen operators toegang tot realtime informatie uit robotcontrollers, PLC-systemen en sensoren in de installatie. Het nieuwe paneel beschikt over een 7-inch IPS-touchscreen met een resolutie van 1024 × 600 pixels en een projected capacitive multitouch-oppervlak. Hierdoor kunnen operators navigeren met gebaren zoals swipen of zoomen, vergelijkbaar met interfaces van smartphones en tablets. Dergelijke interfaces worden in robotinstallaties onder meer gebruikt voor het wisselen van productierecepten, het visualiseren van robotstatussen en het monitoren van cyclustijden en productiegegevens.
Interface tussen operator en robotcel
De ET 0711-02 ondersteunt HTML5-gebaseerde visualisatie via het engineeringplatform LASAL VISUDesigner van SIGMATEK. Ontwikkelaars kunnen daarmee gebruikersinterfaces bouwen met webtechnologieën zoals HTML5, CSS en JavaScript. Volgens SIGMATEK sluit deze aanpak aan bij een bredere ontwikkeling in industriële automatisering, waarbij operatorinterfaces steeds vaker web-gebaseerd worden ontwikkeld. Daardoor kunnen visualisaties eenvoudiger worden aangepast en geïntegreerd met andere digitale systemen in de fabriek. Voor robotintegratoren kan dit bijvoorbeeld betekenen dat dashboards voor robotcellen of productielijnen sneller kunnen worden ontwikkeld en aangepast aan specifieke toepassingen.
Het paneel is gebaseerd op de EDGE3-processorarchitectuur van SIGMATEK met een quad-core CPU van 1,6 GHz. Het systeem beschikt over 2 GB werkgeheugen en 8 GB opslag via een microSD-kaart. Voor integratie in automatiseringssystemen ondersteunt de ET 0711-02 verschillende industriële communicatie-interfaces, waaronder Ethernet, CAN-bus, RS232, RS485 en USB. Daarnaast biedt het paneel ondersteuning voor OPC UA, een standaardprotocol voor industriële data-uitwisseling. Het apparaat heeft een fanless ontwerp en een robuuste behuizing met aluminium frame. De frontzijde voldoet aan IP65-bescherming, waardoor het paneel geschikt is voor gebruik in industriële productieomgevingen.
Operatorinterfaces essentieel in robotica
Hoewel industriële robots steeds autonomer worden, blijft de operatorinterface een belangrijk onderdeel van robotinstallaties. Operators gebruiken HMI-panelen om robotsystemen te configureren, productieprocessen te monitoren en storingen te analyseren.
